一般性能

 由于活塞球上安裝了四個密封件，使閥門能在所有方向改變介質流動，具體請看圖示。

工作溫度：從-15 °C至+120 °C

 工作壓力：請看附表。

適用介質：空氣、水、氣體、油類、石化產品、無介質、非腐蝕性流體介質。

兩端暗螺紋符合UNI/ISO 7/1 Rp標準

提供特殊安裝連接要求

 如有特殊要求，請與我們的技術部門聯系。

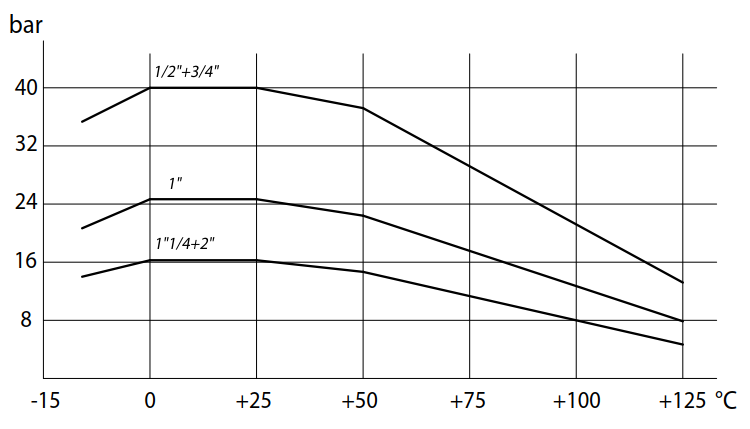

壓力/溫度表

“L”型活塞球設計圖
	“L”型活塞球設計圖 備注：采用SR單動執行器，活塞球的關閉位子應處于“A”位

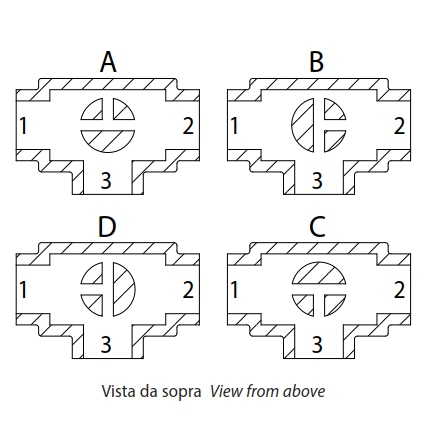

“T”型活塞球設計圖

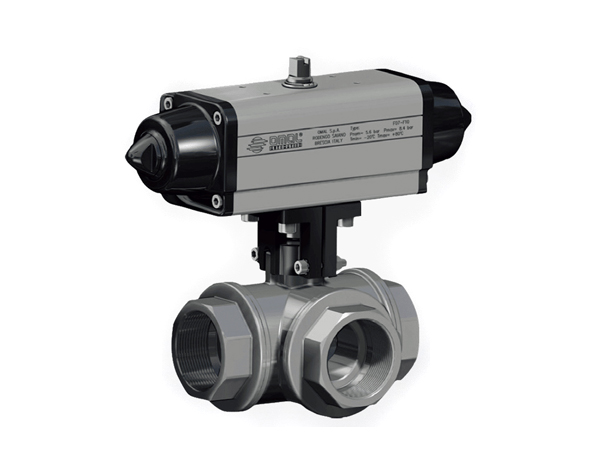

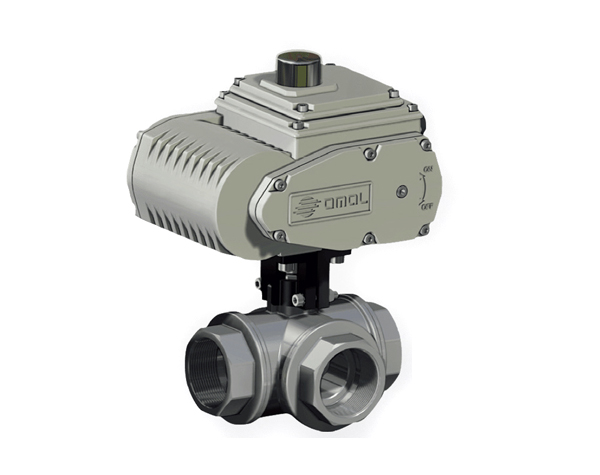

	連接執行器后，90°旋轉可有兩個位子 備注：采用SR單動執行器，在氣源加壓、執行器逆時針旋轉下選擇活塞球關閉位子。

扭矩 Nm

扭矩數值可隨溫度及介質的不同而有所變化。安全系數為1.4。工作扭矩在閥門頻繁開閉使用后，與開始使用時的數值相比，會有明顯的減弱。

后面幾頁表中所列的執行器與閥門對接標準，適用于液體或氣體、清潔和中等溫度介質的閥門。為獲取更詳細的信息資料，請與我們的技術部門聯系。

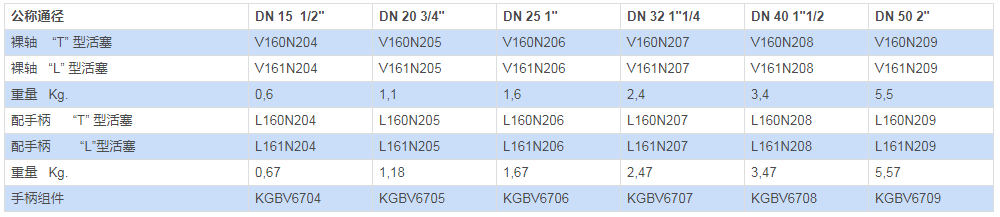

編號 160-161 閥門的連接標準

尺寸
